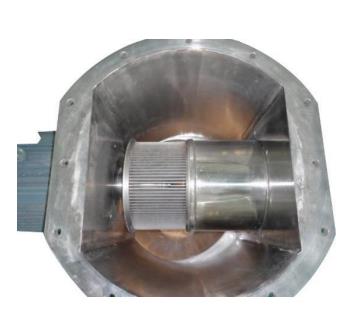

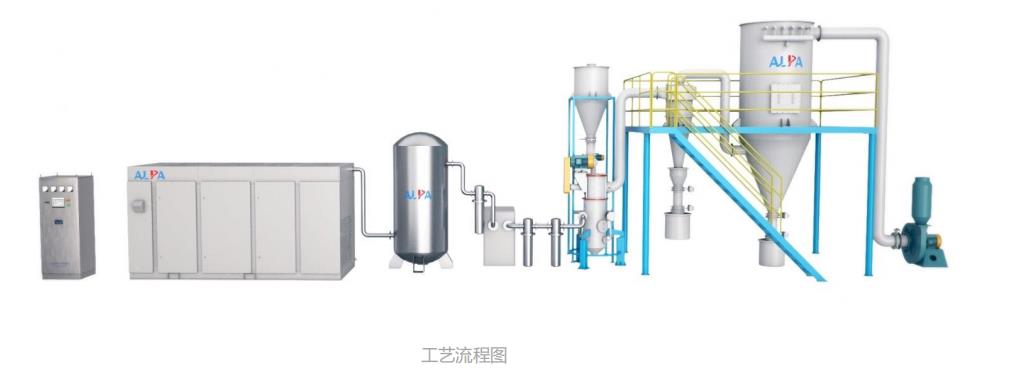

壓縮空氣經過濾干燥后,通過拉瓦爾噴嘴高速?lài)娚淙敕鬯榍?,在多股高壓氣流的交匯點處物料被反復碰撞、磨擦、剪切而粉碎,粉碎后的物料在風機抽力作用下隨上升氣流運動至分級區,在高速旋轉的分級渦輪產生的強大離心力作用下,粗細物料分離,符合粒度要求的細顆粒通過分級輪進入旋風分離器和除塵器收集,粗顆粒下降至粉碎區繼續粉碎。
瀏覽次數:0次
壓縮空氣經過濾干燥后,通過拉瓦爾噴嘴高速?lài)娚淙敕鬯榍?,在多股高壓氣流的交匯點處物料被反復碰撞、磨擦、剪切而粉碎,粉碎后的物料在風機抽力作用下隨上升氣流運動至分級區,在高速旋轉的分級渦輪產生的強大離心力作用下,粗細物料分離,符合粒度要求的細顆粒通過分級輪進入旋風分離器和除塵器收集,粗顆粒下降至粉碎區繼續粉碎。
參數型號 | MQW03 | MQW06 | MQW10 | MQW20 | MQW30 | MQW40 | MQW60 | MQW80 | MQW100 | MQW120 | MQW160 | MQW240 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
入料粒度mm | <1 | <2 | <2 | <3 | <3 | <5 | <5 | <5 | <5 | <5 | <5 | <5 |
產品粒度D97:μm | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 |
處理量kg/h | 0.3~1 | 10~30 | 20~30 | 40~60 | 100~900 | 200~1200 | 500~2000 | 800~3000 | 1000~4000 | 1500~6000 | 2000~8000 | 4000~12000 |
壓縮氣耗量m³/min | 3 | 6 | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 240 |
壓縮氣壓力Mpa | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 |
風機功率kW | 4 | 5.5 | 11 | 15 | 22/30 | 37 | 37 | 45 | 55 | 55 | 90 |
